شراء نظام تكسية الواجهات: المعلمات الأساسية التي يجب تضمينها في مستندات طلب عرض الأسعار

يعد وضع قائمة مختصرة لمورد نظام تكسية الواجهات دون طلب كامل لعرض الأسعار هو الاختصار الأكثر تكلفة في شراء الواجهات. في أحد المشاريع التجارية الساحلية، قام أحد المقاولين بمقارنة ثلاثة عروض أسعار شبه متطابقة لأقواس تكسية الحجر الطبيعي واختار السعر الأقل؛ وصلت الأجزاء من الفولاذ المطلي بالزنك بدلاً من درجة 304 غير القابل للصدأ في الرسومات الإنشائية، وظهر تلطيخ الصدأ خلال ست سنوات. ترى شركة Jiangsu Aozheng Metal Products Co., Ltd.، وهي شركة مصنعة لقنوات التثبيت المصبوبة، وأقواس دعم الكسوة، والمثبتات السفلية، وملحقات تثبيت الخرسانة مسبقة الصب، أن هذا النمط يتكرر عندما يغفل طلب عرض الأسعار المعلمات الفنية. تحدد هذه المقالة نقاط القياس التي تنتمي إلى كل طلب عرض أسعار لنظام تكسية الواجهات، بدءًا من قيم الأحمال ودرجات المواد وحتى تفاوتات الضبط ومتطلبات التوثيق.

يقوم طلب عرض الأسعار (RFQ) بتحويل متطلبات المشروع إلى التزامات المورد

إن طلب عرض الأسعار (RFQ) هو خط الأساس للعقد الفني لحزمة الكسوة. كل معلمة تحذفها هي قرار سيتخذه المورد نيابةً عنك، وعادةً ما يكون ذلك في اتجاه خفض تكلفة التصنيع.

يمكن لأقسام التصنيع إنتاج ما يحدده مستند عرض الأسعار فقط. إذا لم يذكر طلب عرض الأسعار درجة الفولاذ المقاوم للصدأ، فسيقوم المورد بتسعير الدرجة التي تفوز بالطلب، وليس الدرجة التي يحتاجها المبنى. ينطبق نفس المنطق على هندسة الأقواس وسمك الطلاء وتقارير الاختبار والتعبئة.

• الأحمال الهيكلية والمقاومات المطلوبة
• درجة المواد ونظام حماية السطح
• الهندسة ونطاق التعديل وأبعاد الواجهة
• حالة الركيزة وطريقة التثبيت
• التزامات التوثيق والاختبار والتتبع

المعلمات الهيكلية والتحميل

يجب كتابة قيم التحميل كأرقام مع وحدات، وليس كأوصاف نوعية مثل ثقيل أو قياسي. يجب أن يحدد طلب عرض الأسعار المقاومة المطلوبة: القوة المميزة أو مقاومة التصميم، وتحت أي عامل أمان.

يشمل الحمل الميت وزن اللوحة بالكامل، والوزن الذاتي للدعامة، وأي تراكم عزل خلف الكسوة. يجب أن يُعطى حمل الرياح، وهو في كثير من الأحيان الحمل الحاكم على الواجهات الشاهقة، كضغط أو شفط بالكيلوباسكال لكل منطقة واجهة. تحدد متطلبات الحركة الزلزالية والحرارية ما إذا كان نظام الدعم يحتاج إلى ثقوب مشقوقة أو وصلات منزلقة. حدود الانحراف، التي يتم التعبير عنها غالبًا بجزء من الامتداد مثل L/200، تحمي هندسة وصلة اللوحة.

الفولاذ المقاوم للصدأ قابل للتعديل L زاوية قوس لأنظمة الكسوة دعامة قابلة للتعديل ثلاثية المحاور مصممة بدقة للواجهات ذات التهوية، متوفرة في AISI 304 أو 316L، مع معدل حمل يصل إلى 12 كيلو نيوتن، تعوض عن عدم انتظام الركيزة والحركة الحرارية. عرض المنتج →

درجة المواد وحماية السطح

درجة المواد هي التزام بالمتانة. إن تأجيل هذا القرار إلى ما بعد مرحلة طلب عرض الأسعار يكاد يضمن الاستبدال، لأن ضغط الأسعار يدفع المورد نحو أرخص سبيكة أو طلاء لا يزال يرضي الكلمات المكتوبة.

تعد درجات الفولاذ المقاوم للصدأ 304 و316 الخيارين الأكثر شيوعًا لأقواس تكسية الواجهات وقنوات التثبيت. يضيف الصف 316 الموليبدينوم، مما يحسن مقاومة الكلوريد ويجعله الخيار الافتراضي للبيئات الساحلية وبيئات إزالة الجليد والملح. عادةً ما يحمل الفولاذ المجلفن بالغمس الساخن (HDG) طبقة من الزنك تتراوح من 70 إلى 85 ميكرومترًا ويناسب المشاريع الصناعية أو الداخلية منخفضة الرطوبة. الأجزاء المجلفنة كهربائيًا المطلية بالزنك مخصصة بشكل أساسي للظروف الداخلية أو المحمية مؤقتًا وتصدأ بسرعة في دورات رطوبة الواجهة.

يجب التحقق من اختيار المواد مقابل منطقة التعرض قبل طرح المظروف. عملي دليل لاختيار الأقواس الكسوة الفولاذ المقاوم للصدأ يترجم ظروف التعرض إلى قرارات الصف وفحوصات التحميل.

الهندسة ونطاق التعديل وأبعاد الواجهة

تقرر الهندسة ما إذا كان يمكن تثبيت الدعامة على الإطلاق. يحدد نطاق التعديل ما إذا كان من الممكن محاذاته في الموقع.

يتحكم سمك اللوحة في عرض الفتحة أو عمق الشق للدعم. تحتاج ألواح الحجر الطبيعي من 20 إلى 30 ملم، وبلاط السيراميك من 10 إلى 18 ملم، وألواح الألمنيوم المركبة من 3 إلى 6 ملم إلى نطاق قبضة مختلف. يجب أن يوضح طلب عرض الأسعار أيضًا طول ساق الدعامة، ومسافة الفتحة، وتوافق الأجزاء الملولبة مع قناة التثبيت المحددة أو المسمار على شكل حرف T. لا تكون أوضاع الصب مثالية أبدًا، لذا حدد نطاق الضبط المطلوب في كل من المحورين الرأسي والأفقي بالملليمتر، وتأكد مما إذا كانت الدعامة توفرها من خلال فتحات مشقوقة أو إدخالات ملولبة.

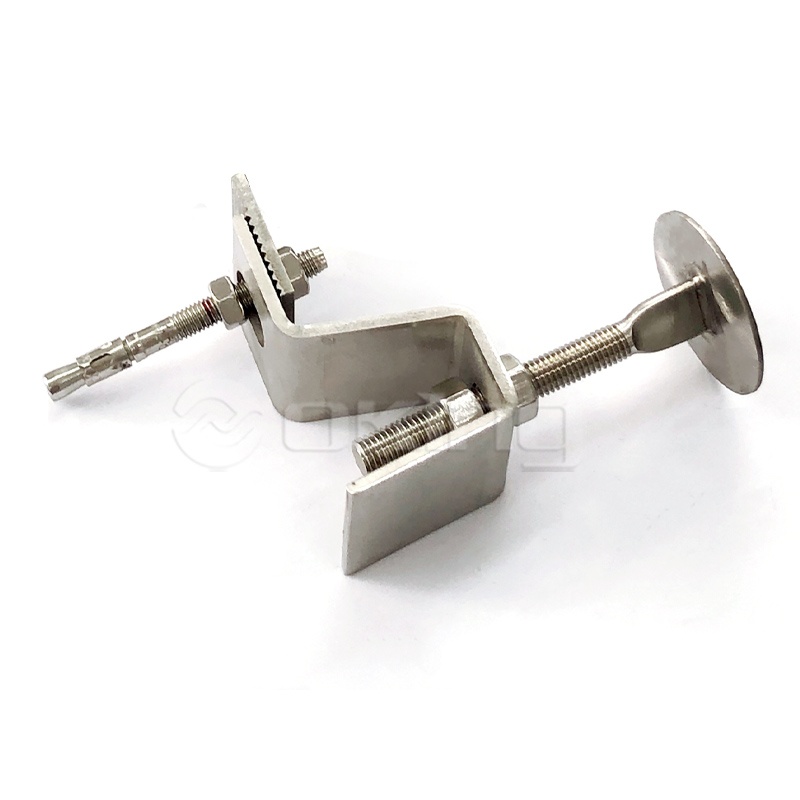

الفولاذ المقاوم للصدأ Z مرساة لأنظمة الحائط الساتر الحجري توفر الأقواس المتشابكة على شكل حرف Z تثبيتًا آمنًا لكسوة الحجر والبلاط، وتتحمل أحمال الرياح والقوى الزلزالية. مناسبة للركائز غير المستوية التي تتطلب تعديلًا ميدانيًا. عرض المنتج →

حالة الركيزة وطريقة التثبيت

تجيب أنظمة التثبيت المصبوبة والتثبيت بعد التركيب على أسئلة هيكلية مختلفة. يجب أن يوضح طلب عرض الأسعار النظام الذي يفترضه التصميم، لأن استبدال أحدهما بالآخر يغير سلوك التحميل، ومسافات الحواف، وتسلسل التثبيت.

يتم تثبيت قنوات التثبيت المصبوبة في الخرسانة قبل صبها، وهي الحل المفضل للواجهات المصنوعة من الحجر الثقيل والطين والواجهات الخرسانية مسبقة الصب. يتم إضافة التوسعة اللاحقة، والتقويض، والمثبتات الكيميائية لاحقًا؛ تعتبر المراسي المقطوعة هي الاختيار المعتاد للمناطق الخرسانية والزلزالية المتشققة. يجب أن يذكر طلب عرض الأسعار فئة قوة الخرسانة، على سبيل المثال C25/30، وسمك العضو، ومسافات الحافة والمسافات، وفئة الأداء المطلوبة للخرسانة المتشققة أو غير المتشققة.

• درجة الخرسانة والحد الأدنى لسمك العضو
• مسافة الحافة وتباعد المرساة
• تصنيف الخرسانة المتشققة أو غير المتشققة
• طريقة الحفر والمعدات المسموح بها
• فئة الأداء الناري أو الزلزالي

قناة المرساة المجلفنة بالغمس الساخن قناة مدمجة للواجهات الثقيلة، متوفرة في مقاطع مدرفلة على الساخن ومدرفلة على البارد بأحجام مختلفة وتصنيفات أحمال. مناسب للخرسانة المتشققة والمناطق الزلزالية، مما يوفر تثبيتًا قابلاً للتعديل. عرض المنتج →

يعتمد اختيار القناة على نوع الملف الشخصي والمواد وهندسة التثبيت. التوجيه على كيفية اختيار قناة مرساة يغطي الاختلافات المدرفلة على الساخن مقابل المدرفلة على البارد ومعايير الاختيار التي تنتمي إلى طلب عرض الأسعار الخاص بك.

متطلبات الامتثال والتوثيق والتسليم

عرض الأسعار بدون شهادات المواد وتقارير الاختبار هو سعر وليس عرضًا. يجب أن يدرج طلب عرض الأسعار المستندات التي تثبت أن المنتج سوف يتصرف كما هو معروض ويجعل تسليمها شرطًا للقبول.

تربط إمكانية التتبع الدفعة التي تم تسليمها بتاريخ الإنتاج وتاريخ المواد. وبدونها، لا يمكن التعرف على المرساة الفاشلة أو فحصها بينما لا تزال الواجهة في الخدمة.

1. شهادات المواد لكل درجة مستخدمة في الشريحة أو القناة
2. اختبار الحمل أو تقرير الحساب الثابت مع عوامل الأمان المحددة
3. تقرير فحص الأبعاد يؤكد التفاوتات المذكورة
4. سمك الطلاء أو التحقق من المعالجة السطحية
5. التعبئة والتغليف ووضع العلامات وشروط التجارة الدولية لتسليم الصادرات

إن طلب عرض الأسعار الكامل هو أرخص أداة لمراقبة الجودة في مشروع الواجهة. إنه يحول فكرة معمارية إلى التزامات قابلة للتنفيذ للموردين ويمنع استبدال المواد والأشكال الهندسية التي تسبب معظم حالات فشل الكسوة.

الأسئلة المتداولة حول شراء نظام تكسية الواجهات

ما هي المعلمات التي غالبًا ما تكون مفقودة من طلبات عروض أسعار تكسية الواجهات؟

تعد درجة المواد وتحمل التعديل من أكثر حالات الإغفال شيوعًا. تشير العديد من طلبات عروض الأسعار إلى نوع شريحة ولكن ليس درجة الفولاذ المقاوم للصدأ أو نطاق التعديل المسموح به في الموقع، مما يترك للموردين الحرية في عرض الأجزاء الأرخص في تصنيعها بدلاً من الأجزاء التي تتوافق مع الهيكل.

هل يجب أن يحدد طلب عرض الأسعار درجة الفولاذ المقاوم للصدأ لكل شريحة تكسية؟

تحتاج كل شريحة إلى قرار محدد فيما يتعلق بالمواد، ولكن الإجابة ليست دائمًا الفولاذ المقاوم للصدأ. يمكن أن تكون الأقواس المجلفنة بالغمس الساخن كافية من الناحية الفنية في الظروف الداخلية الجافة، في حين أن الواجهات الساحلية والصناعية تتطلب عادة 304 أو 316 من الفولاذ المقاوم للصدأ. يجب أن يذكر طلب عرض الأسعار الدرجة بوضوح حتى تتم مقارنة جميع عروض الأسعار على نفس الأساس.

كيف يمكن للمشتري التحقق من بيانات الحمولة التي يقدمها المورد؟

اسأل عن أساس القيم المعلنة. تشتمل استجابة RFQ الموثوقة على تقرير اختبار، أو مذكرة حسابية، أو المعيار الذي تم اختبار المنتج عليه، وتميز بوضوح بين القيم المميزة ومقاومة التصميم. إذا لم يتمكن المورد من تقديم هذا الدليل، فتعامل مع قيمة الحمولة المذكورة على أنها لم يتم التحقق منها.

ما الذي يجب أن يتضمنه طلب عرض الأسعار للقنوات الثابتة؟

نوع الملف الشخصي (المدرفل على الساخن أو المدلفن على البارد)، ودرجة المادة، وطول القناة، وتفاصيل التثبيت، وحجم مسمار T المتوافق، واتجاه الحمل ومسافات الحافة، وفئة قوة الخرسانة، والحماية من التآكل. تحدد هذه المعلمات معًا ما إذا كان يمكن تثبيت القناة وتثبيتها بالمقاومة التي يتوقعها التصميم.
