مقاسات ركائز الكسوة المصنوعة من الفولاذ المقاوم للصدأ – دليل الاختيار الشامل للمهندسين المعماريين والمهندسين

في أنظمة الواجهات المعمارية الحديثة، يعد دور الأقواس المعدنية في دعم ألواح الكسوة أمرًا بالغ الأهمية. يستكشف هذا المقال بعمق قوس الكسوة الفولاذ المقاوم للصدأ الأحجام : ما يعنيه الحجم، وسبب أهميته، وكيفية الاختيار، وكيفية القياس للتثبيت. ونقدم أيضًا رؤى من شركتنا، شركة جيانغسو أوتشنغ للمنتجات المعدنية المحدودة ، قاعدة إنتاج احترافية متنوعة وواسعة النطاق للفولاذ المقاوم للصدأ وسبائك الألومنيوم والفولاذ الكربوني والمواد الفولاذية منخفضة السبائك. بفضل عمليات القطع والختم واللحام الآلية المتقدمة والإنتاج السنوي الذي يزيد عن 2000 طن من مواد البناء المصدرة عالميًا، تضمن خبرتنا تحديد حجم وإنتاج موثوقين للأقواس للأسواق الراقية.

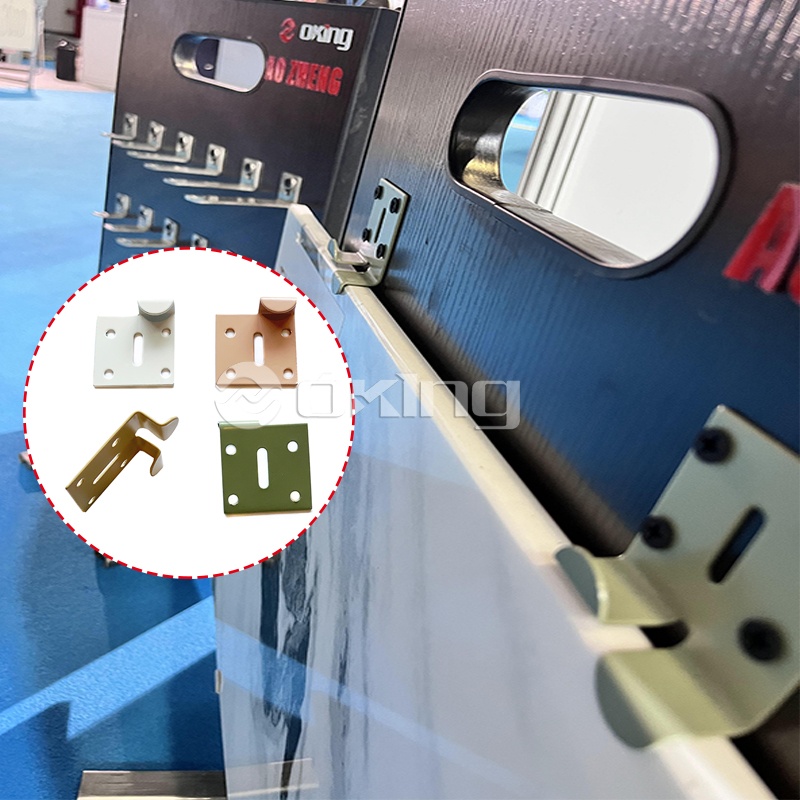

304 316 الفولاذ المقاوم للصدأ رسمت اللون بلاط السيراميك مقاطع الحجر الكسوة بين قوسين

1. الفهم أحجام قوس الكسوة الفولاذ المقاوم للصدأ

ماذا يعني مصطلح "الحجم" في هذا السياق

• يشير حجم الدعامة إلى أبعاد مثل طول الساق وعرض الحافة وسمك اللوحة الفولاذية وأحجام الفتحات/الفتحات.
• ويغطي أيضًا عمق قابلية التعديل، والتباعد لاستيعاب تجويف الواجهة، والتوافق مع سمك اللوحة.

لماذا يهم الحجم لأداء دعامة الكسوة

• يمكن أن يؤدي حجم الدعامة غير الصحيح إلى عدم الاستقرار الهيكلي، أو التشوه تحت حمل الرياح، أو إقامة الجسور الحرارية، أو عدم محاذاة الألواح.
• يضمن الحجم المناسب توزيع الحمل، والمتانة، وسهولة التركيب، والأداء على المدى الطويل.

2. كيفية اختيار الحجم المناسب: دليل اختيار حجم قوس الكسوة الفولاذ المقاوم للصدأ الأمثل

المعلمات الرئيسية (طول الساق، السمك، حجم الفتحة)

• طول الساق: يضمن الوصول المناسب من الركيزة إلى لوحة الواجهة.
• سمك اللوحة: يحدد صلابة الدعامة؛ اللوحات السميكة تقاوم التشوه ولكنها تكلف أكثر.
• حجم الفتحة/الفتحة: يجب أن يتطابق مع أدوات التثبيت ويسمح بالحركة أو التعديل حسب الحاجة.

مطابقة حجم الدعامة لنوع نظام الواجهة

فيما يلي مقارنة بين الأنظمة النموذجية منخفضة الارتفاع والمرتفعة لتوضيح الاختلافات في الحجم:

3. القياسية مقابل المخصصة: الفرق بين أحجام دعامة الكسوة المصنوعة من الفولاذ المقاوم للصدأ القياسية والمخصصة

يتراوح الحجم القياسي النموذجي

• تقدم العديد من الشركات المصنعة أحجامًا قياسية للأقواس ضمن نطاقات ثابتة (على سبيل المثال، أعماق التجويف 50-300 مم، وأطوال الأرجل 100-400 مم).
• غالبًا ما يؤدي استخدام الأحجام القياسية إلى تقليل التكلفة والمدة الزمنية.

عندما تكون الأحجام المخصصة مطلوبة

• قد تتطلب هندسة الواجهة غير العادية أو أنظمة التجويف العميق أطوالًا أو سماكات للأرجل خارج النطاق القياسي.
• غالبًا ما تستخدم المشاريع ذات أحمال الرياح العالية جدًا أو المتطلبات الزلزالية ألواحًا أكثر سمكًا أو أقواسًا كبيرة الحجم.

مقارنات التكلفة والمدة الزمنية

يلخص الجدول التالي الفروق النموذجية في التكلفة/المهلة الزمنية:

4. التحجيم الخاص بالتطبيق: أحجام دعامة الكسوة المصنوعة من الفولاذ المقاوم للصدأ النموذجية للواجهات الشاهقة

اعتبارات حمل الرياح للمباني الشاهقة

• تواجه الواجهات الشاهقة ضغوط رياح أكبر، ويجب أن تتعامل الأقواس مع حمل أكبر للرياح.
• يجب أن يأخذ طول ساق الدعامة في الاعتبار العزل الأعمق أو تجويف الهواء في أنظمة حاجب المطر.

مثال لجدول المقاسات للارتفاعات النموذجية

TD> 550-700 مم

5. نصائح قياس التثبيت: كيفية قياس أحجام قوس الكسوة الفولاذ المقاوم للصدأ للكسوة الحجرية

قائمة مرجعية لقياس ما قبل التثبيت

• قياس عمق التجويف من الركيزة إلى وجه اللوحة النهائية.
• قياس عمق الإطار الفرعي لسمك اللوحة.
• تحقق من نمط التثبيت ومتطلبات الفتحة/الفتحة.

الأخطاء الشائعة وكيفية تجنبها

• يؤدي استخدام طول ساق قصير جدًا إلى عدم الوصول بشكل كافٍ أو عدم المحاذاة.
• يؤدي تجاهل متطلبات سمك اللوحة تحت الأحمال الثقيلة إلى التشوه أو الفشل.
• عدم السماح بالتعديل/الحركة الحرارية - يؤدي إلى تشويه اللوحة أو تشققها.

6. دراسة الحالة: تحجيم الأقواس في الإنتاج في شركتنا

نظرة عامة على شركة شركة جيانغسو أوتشنغ للمنتجات المعدنية المحدودة

شركة جيانغسو أوتشنغ للمنتجات المعدنية المحدودة هي عبارة عن مزيج من مؤسسات الصناعة والتجارة، ملتزمة بإنتاج الفولاذ المقاوم للصدأ وسبائك الألومنيوم والفولاذ الكربوني والمواد الفولاذية المنخفضة السبائك والأجهزة المعمارية. تستخدم الشركة عمليات القطع والختم واللحام الآلية المتقدمة، وهي عبارة عن قاعدة إنتاج احترافية متنوعة وواسعة النطاق، مع قولبة المواد الخام وتصنيعها في آن واحد. تعتمد الشركة على أسواق عالية الجودة وراقية، حيث يبلغ إنتاجها السنوي من مختلف أنواع مواد البناء أكثر من 2000 طن، ويتم تصديرها بشكل رئيسي إلى الولايات المتحدة وألمانيا وإيطاليا وبريطانيا وكوريا الجنوبية وأستراليا وكندا والشرق الأوسط وعشرات الدول. تتعاون الشركة مع شركات البناء الكبرى وأصبحت المورد المهم لمواد البناء الخاصة بهم.

مثال: الإنتاج السنوي وسياق التصدير

• الإنتاج السنوي أكثر من 2000 طن من مواد البناء المختلفة.
• وجهات التصدير الرئيسية: الولايات المتحدة، ألمانيا، إيطاليا، المملكة المتحدة، كوريا الجنوبية، أستراليا، كندا، الشرق الأوسط.
• يخدم فرق البناء الكبيرة والشركات المعمارية عالية الجودة.

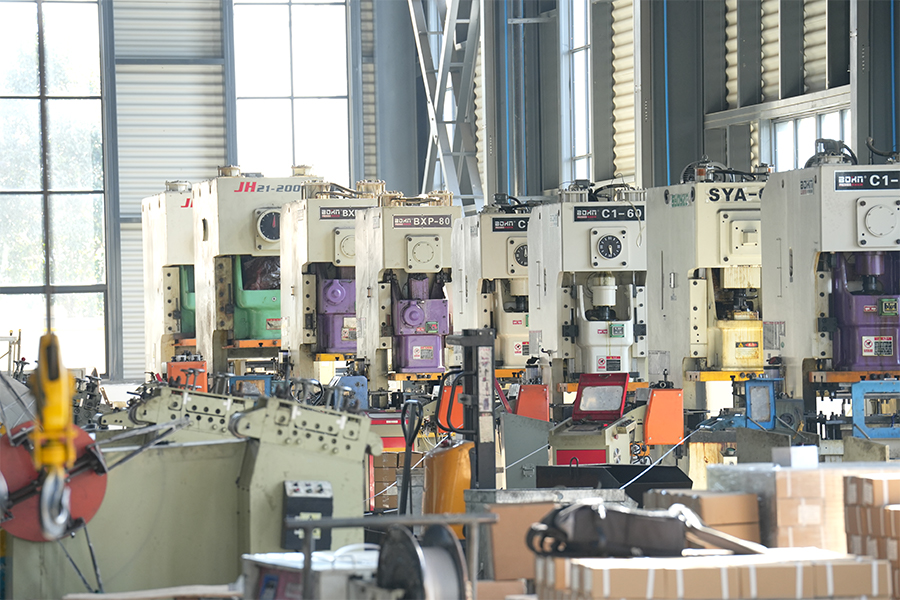

كيف نتحكم في جودة التحجيم والاتساق

• يضمن القطع والختم واللحام الآلي دقة الأبعاد لطول ساق الدعامة وسمك اللوحة ووضع الفتحة.
• يضمن التشكيل والتصنيع المتكامل للمواد الخام ثبات درجة المادة وسمكها - وهو أمر بالغ الأهمية لتحقيق ثبات الحجم تحت الحمل.
• يشمل ضمان الجودة التحقق من تفاوتات طول الساق واستواء اللوحة وأبعاد الفتحة/الفتحة وسلامة اللحام قبل التصدير.

7. الملخص والنصائح الأساسية

• يعد الحجم الصحيح لأقواس دعم الكسوة أمرًا ضروريًا للأداء والمتانة وسهولة التركيب.
• استخدم دليل اختيار حجم قوس الكسوة الفولاذ المقاوم للصدأ الأمثل لضمان أن طول الساق وسمكها وحجم الفتحة يناسب نظامك.
• فهم الفرق بين أحجام دعامة الكسوة المصنوعة من الفولاذ المقاوم للصدأ القياسية والمخصصة واختيار وفقا لذلك بناء على متطلبات المشروع.
• بالنسبة للواجهات الشاهقة، اتبع نطاقات المقاسات النموذجية كما هو موضح في جدول الأمثلة للحصول على تصميمات آمنة وموثوقة.
• عند قياس الأنظمة الحجرية أو أنظمة حاجب المطر، اتبع القائمة المرجعية لتجنب الأخطاء الشائعة - وهي كيفية قياس أحجام دعامات الكسوة المصنوعة من الفولاذ المقاوم للصدأ للكسوة الحجرية.
• تجسد شركتنا، JiangsuAozheng، كيف يؤدي التصنيع المتكامل وتوجيه التصدير إلى تحديد حجم شريحة عالية الجودة وقدرة سلسلة التوريد العالمية.

8. الأسئلة الشائعة

• س1: ما هو الحد الأدنى لطول الساق الذي أحتاجه لواجهة منخفضة الارتفاع باستخدام أقواس تكسية من الفولاذ المقاوم للصدأ؟
  A1: بالنسبة للمباني منخفضة الارتفاع التي تصل إلى 6 طوابق، يتراوح طول الأرجل النموذجي من 150 إلى 250 ملم (انظر الجدول أعلاه). يعتمد الطول الدقيق على عمق التجويف وسمك اللوحة.
• س2: متى يجب أن أفكر في أحجام الأقواس المخصصة بدلاً من الأحجام القياسية؟
  ج2: عندما يكون نظام الواجهة الخاص بك ذو هندسة غير عادية، أو تجاويف عميقة، أو حمل رياح مرتفع، أو وزن لوحة يتجاوز نطاقات الحجم القياسية - عندها تكون هناك حاجة إلى مقاسات مخصصة.
• س 3: كيف يؤثر سمك اللوحة على حجم الدعامة؟
  A3: يساهم سمك اللوحة في الصلابة وقدرة التحميل - فالألواح السميكة تقاوم التشوه تحت الحمل. بالنسبة لأنظمة الواجهات الشاهقة أو الثقيلة، قد يتراوح سمكها من 12 إلى 20 ملم. يعد استخدام لوحة رفيعة جدًا للأحمال الثقيلة أمرًا محفوفًا بالمخاطر.
• س4: ما هي أخطاء القياس الشائعة عند قياس ركائز الكسوة الحجرية؟
  ج4: تتضمن الأخطاء التقليل من عمق التجويف، واستخدام طول ساق قصير جدًا، وتجاهل حجم فتحة التثبيت، وعدم السماح بالحركة الحرارية أو تعديل اللوحة.
• س 5: كيف تدعم عملية التصنيع لدينا التحجيم الدقيق للقوس؟
  ج5: في JiangsuAozheng، نستخدم القطع الآلي والختم واللحام للتحكم في أطوال الأرجل وسمك اللوحة بدقة، وندمج قولبة المواد الخام وتصنيعها داخل الشركة لضمان الاتساق عبر عمليات التشغيل وجودة التصدير.

المواصفات الفنية ل أحجام قوس الكسوة الفولاذ المقاوم للصدأ

1. مواصفات المواد والصف

2. معلمات الأبعاد

3. سعة التحميل والأداء

4. الاعتبارات البيئية والسلامة

• تتوافق جميع الأقواس مع لوائح مكافحة التآكل ومقاومة الحريق.
• مناسب لتركيبات الواجهات الخارجية في الظروف الساحلية والحضرية والصناعية.
• يضمن اختيار المواد الحد الأدنى من التمدد الحراري للواجهات الشاهقة.
• تتضمن مراقبة الجودة فحص الأبعاد وشهادة المواد واختبار الحمل قبل الشحن.

5. ملاحظات التثبيت

• تأكد من قياس عمق التجويف وسمك اللوحة بدقة قبل طلب الأقواس.
• تسمح فتحات قابلية الضبط بضبط دقيق بمقدار ±25-50 مم أثناء التثبيت، اعتمادًا على حجم الدعامة.
• يجب اتباع مواصفات عزم الدوران المناسبة للمثبتات لتجنب تشوه الدعامة.
• اتبع متطلبات حمل الرياح والحمل الزلزالي الخاصة بالمشروع عند اختيار نوع الدعامة وسمكها.
