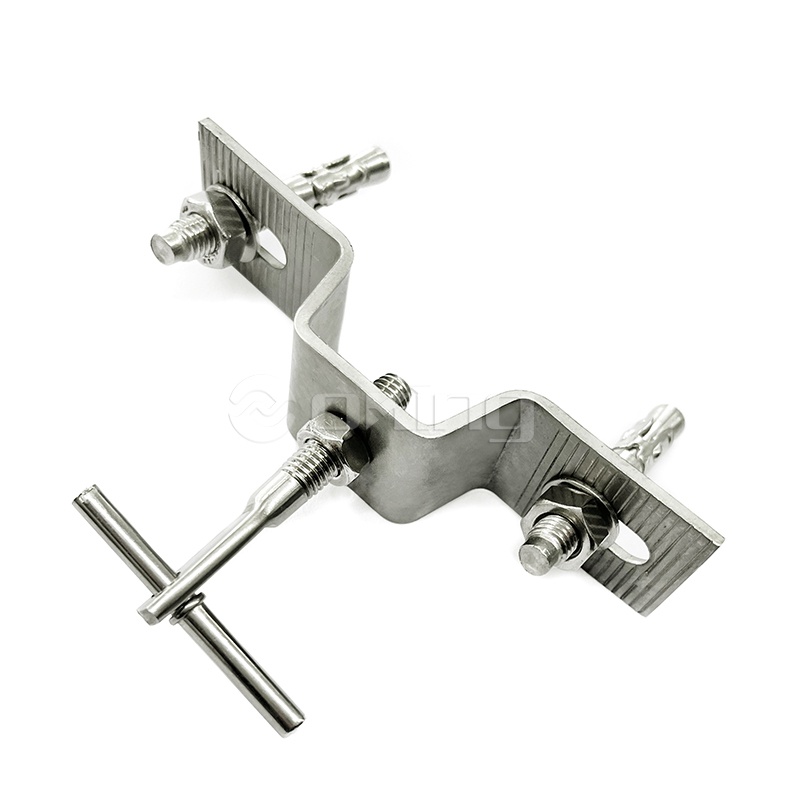

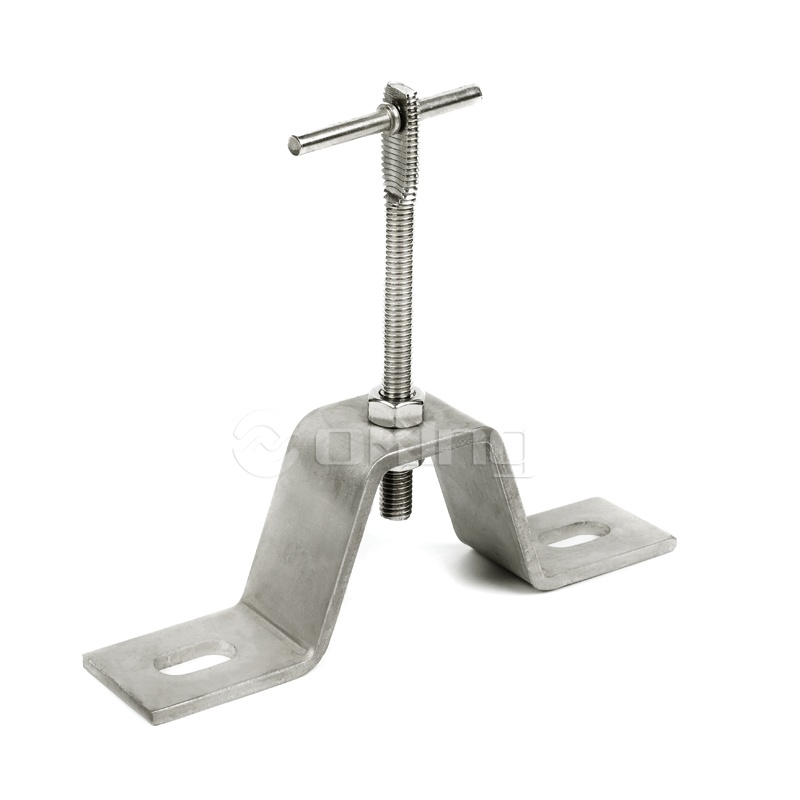

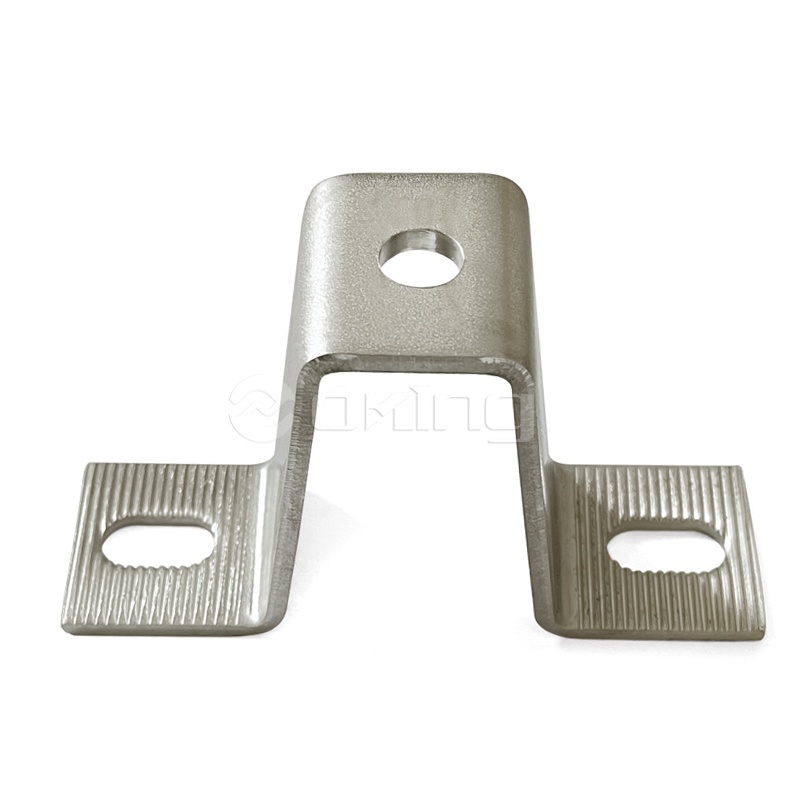

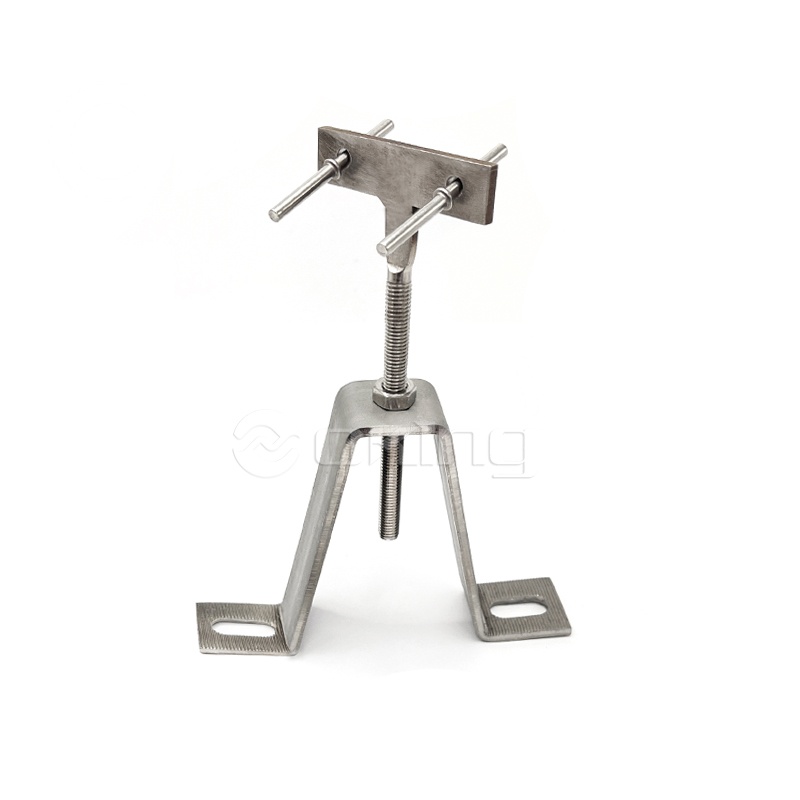

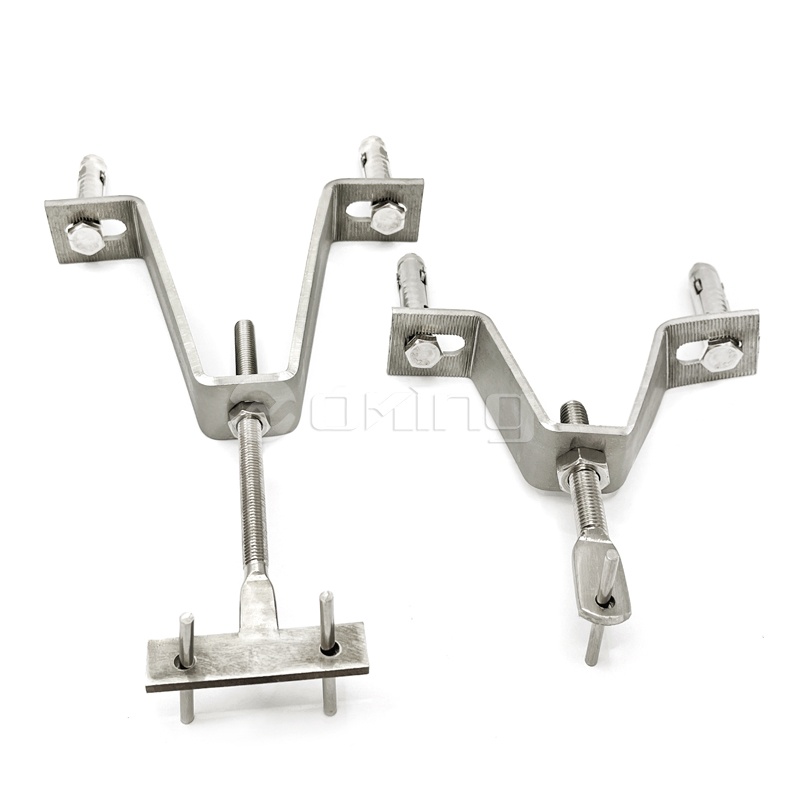

دعامة أوميغا من الفولاذ المقاوم للصدأ AZZ04 لتكسية وتثبيت الحجر الطبيعي

تعتبر دعامة أوميغا المصنوعة من الفولاذ المقاوم للصدأ AZZ04 مكونًا هيكليًا متخصصًا مصممًا للتثبيت الآمن للألواح الحجرية الطبيعية في أنظمة الواجهات ذات التهوية. مصممة مع الملف الشخصي على شكل أوميغا ، توفر هذه الدعامة اتصالًا ميكانيكيًا قويًا بين ركيزة المبنى والكسوة الحجرية. تصنيعها من الفولاذ المقاوم للصدأ المقاوم للتآكل تم تطويره خصيصًا لإدارة الأحمال الميتة للمواد الحجرية الثقيلة مع استيعاب التمدد الحراري وضغط الرياح. تسمح هندستها بالتعديل الدقيق أثناء التثبيت، مما يضمن مستوى ومستوى نهائيًا للجدران الحجرية الخارجية والداخلية.

المزايا الأساسية

السلامة الهيكلية: يقوم ملف تعريف أوميغا بتوزيع الضغط الميكانيكي عبر نقاط التثبيت، مما يقلل من خطر فشل حمل النقاط في تطبيقات الحجر الثقيل.
مقاومة التآكل: يضمن استخدام الفولاذ المقاوم للصدأ عالي الجودة بقاء الدعامة سليمة من الناحية الهيكلية في البيئات الرطبة أو الساحلية أو الملوثة صناعيًا.
دقة التثبيت: يسهل التصميم التعديل متعدد المحاور، مما يسمح للقائمين بالتركيب بالتعويض عن المخالفات في البناء أو الركيزة الخرسانية.
القدرة على التكيف الحراري: يسمح نظام الأقواس بالحركة المستقلة للألواح الحجرية، مما يمنع التشققات الناتجة عن التمدد الحراري وانكماش غلاف المبنى.

المواصفات والمميزات الفنية

المعلمة	المواصفات
درجة المادة	SS304 / SS316 / SS316L الفولاذ المقاوم للصدأ
شكل الملف الشخصي	نوع أوميغا / قسم القبعة العلوية
سمك قياسي	2.0 مم - 5.0 مم (قابل للتخصيص)
الانتهاء من السطح	2B، مخلل، أو تخميلها
سعة التحميل	يتم حسابه على أساس السُمك وطول الإسقاط

سيناريوهات التطبيق الأساسي

واجهات ذات تهوية: يستخدم كمكون تثبيت أساسي لتكسية الجرانيت والرخام والحجر الجيري في المباني التجارية والسكنية الشاهقة.
الكسوة الداخلية الثقيلة: تأمين المعالم الحجرية الزخرفية في الردهات والمطارات والبنية التحتية العامة.
مشاريع التجديد: إعادة تأهيل الألواح الحجرية فوق البناء الحالي لتحسين الأداء الجمالي والحراري.
تعزيز الكسوة الرطبة: يعمل كمثبت أمان ميكانيكي جنبًا إلى جنب مع طرق تثبيت الملاط التقليدية.

إرشادات التثبيت والسلامة

تحضير الركيزة

تأكد من أن الركيزة الخرسانية أو البناء سليمة من الناحية الهيكلية وخالية من الحطام السائب. يجب أن تتوافق فتحات الحفر بدقة مع قطرها مراسي التوسع أو مسامير كيميائية تستخدم مع قوس AZZ04.

توافق المواد

استخدم فقط أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ (المسامير والصواميل والغسالات) المزودة بحامل AZZ04 لمنع حدوث ذلك التآكل الجلفاني . يؤدي خلط أدوات التثبيت المصنوعة من الفولاذ الكربوني مع الأقواس المصنوعة من الفولاذ المقاوم للصدأ إلى تسريع عملية الأكسدة وفشل النظام.

شروط التخزين

قم بتخزين الدعامات في بيئة جافة، بعيدًا عن الاتصال المباشر بمنتجات الفولاذ الكربوني أو المواد الكيميائية التي تحتوي على الكلوريدات. إن الحفاظ على الأقواس في عبوتها الأصلية حتى يتم التثبيت يمنع تلوث السطح والخدوش التي يمكن أن تضر بالجهاز طبقة سلبية من الفولاذ.

إشعار حساب التحميل

يجب تحديد التباعد وسمك الأقواس AZZ04 بواسطة مهندس إنشائي بناءً على المواصفات الثقل النوعي حجم الحجر ومتطلبات أحمال الرياح للمنطقة الجغرافية والارتفاع الإجمالي للواجهة.

أZZ04 نظام تثبيت الحجر بقوس أوميغا/ Z مرساة لSoffits

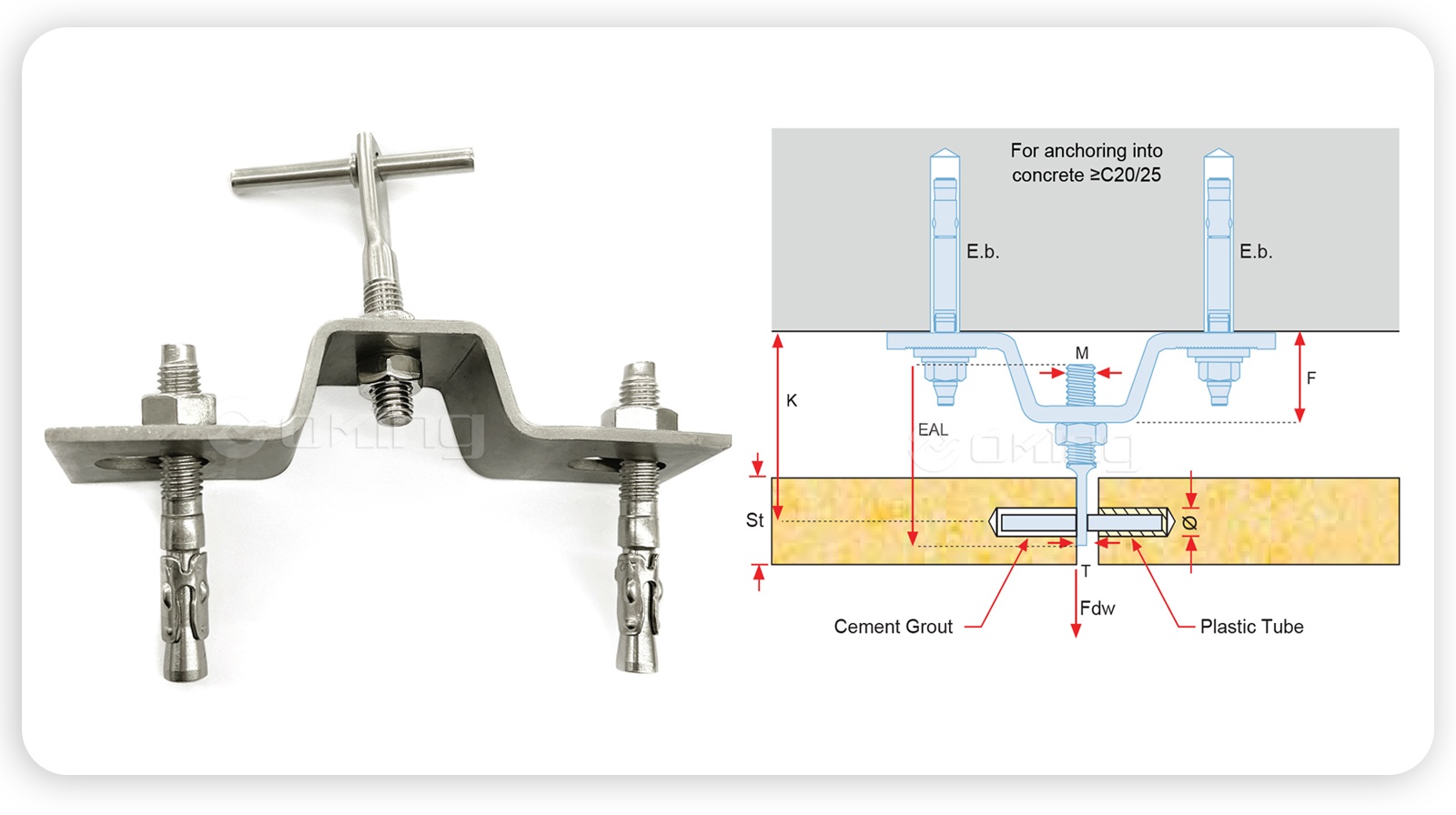

● التفاصيل الفنية

رمز المنتج	الإسقاط	دقيقة. الإسقاط	ماكس. الإسقاط	ميت تحميل	التشكيل الحجم	التوسع حجم الترباس	دبوس القطر	الصفة. ذراع الحجم المتري	الصفة. ذراع سمك مسطح	الصفة. ذراع الطول
رمز المنتج	ك (مم)	ك - (مم)	ك (مم)	فدو (ن)	واو (مم)	إب (مم)	ف (مم)	م (مم)	تي (مم)	EAL (مم)
أZZ04-452	45	40	55	200	10	M8x80	5	م10	3.5	60
أZZ04-552	55	50	70		20					60
أZZ04-752	75	60	90		40					70
أZZ04-952	95	80	110		60					70
أZZ04-553	55	45	70	300	20	M8x80	5	م10	3.5	60
أZZ04-753	75	60	90		40					60
أZZ04-953	95	80	110		60					60
أZZ04-1153	115	100	130		80					60
أZZ04-554	55	45	65	400	10	M8x80	5	م12	4.5	70
AZ0Z4-754	75	60	90		20					80
أZZ04- 954	95	80	110		40					80
أZZ04-1154	115	100	130		60					80

زاوية ستانلس ستيل 201 304 316 لتثبيت الكسوة الرخامية
التوقعات بين 45 و 135 ملم
الأحمال تصل إلى 800N

مناسب للمفاصل الأفقية والرأسية

سمك الحجر 20-50 ملم

يتم تثبيتها على الجدران الحاملة بمسامير التمدد وعلى القنوات بواسطة براغي التثبيت
المواد: 1.4571/1.4404/1.4401 (A4/AISI 316) أو 1.4301 (A2/AISI 304)

● وصف رمز المنتج
أZZ04 - 45 2 A
AZZ04: اكتب

45: الإسقاط (مم)

2: الحمولة الميتة (x10 كجم)

ج: الشكل

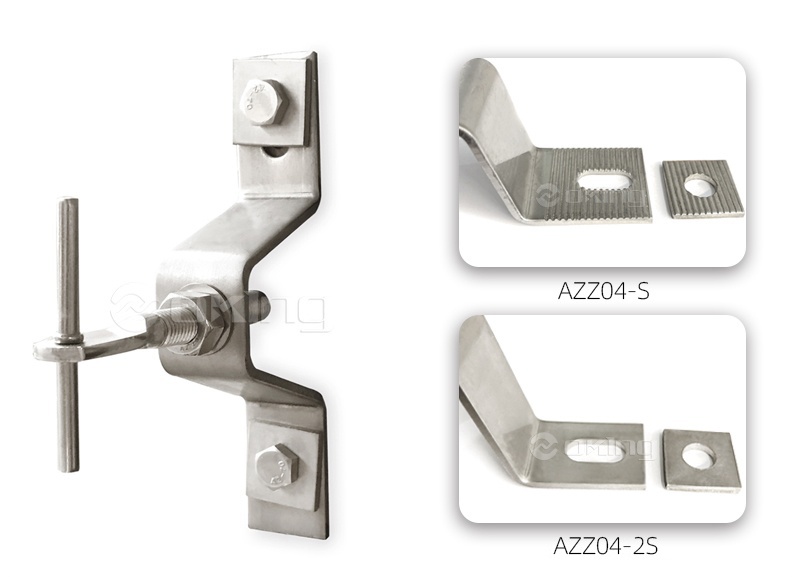

AZZ04-S
اكتب with Serrated and serrated washer.
AZZ04-2S
اكتب without serration and with plain washer.

●التطبيق

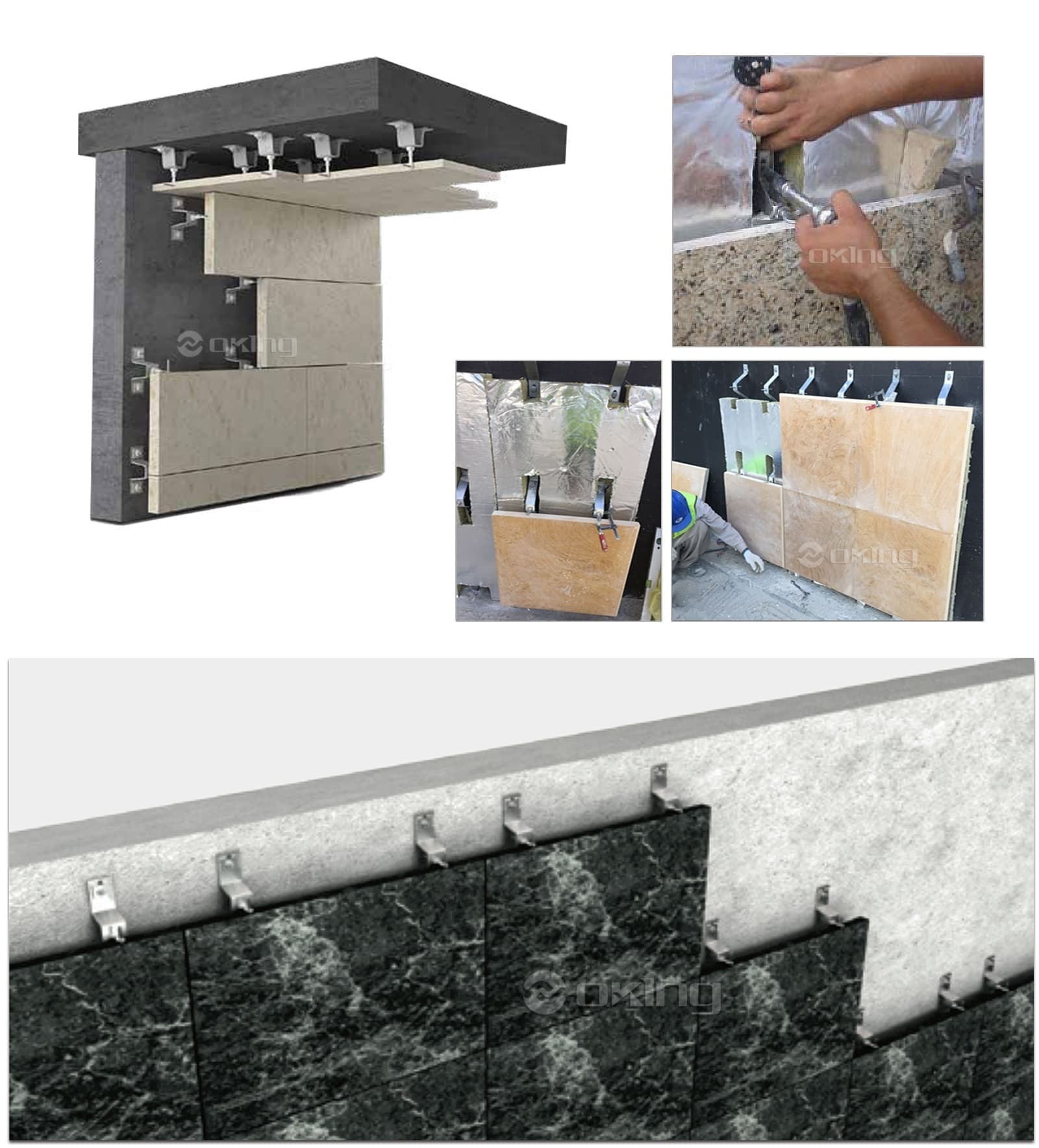

أمثلة تطبيقية لمثبتات البراغي يتم تثبيت المراسي على الجدران الحاملة باستخدام مسامير التمدد.

لتثبيت المراسي على الجدران المعزولة، يجب قطع العزل أولا. بعد التثبيت، يجب إدخال قطعة العزل المقطوعة مرة أخرى، ويجب إغلاق أجزاء العزل لتقليل التجسير البارد.
