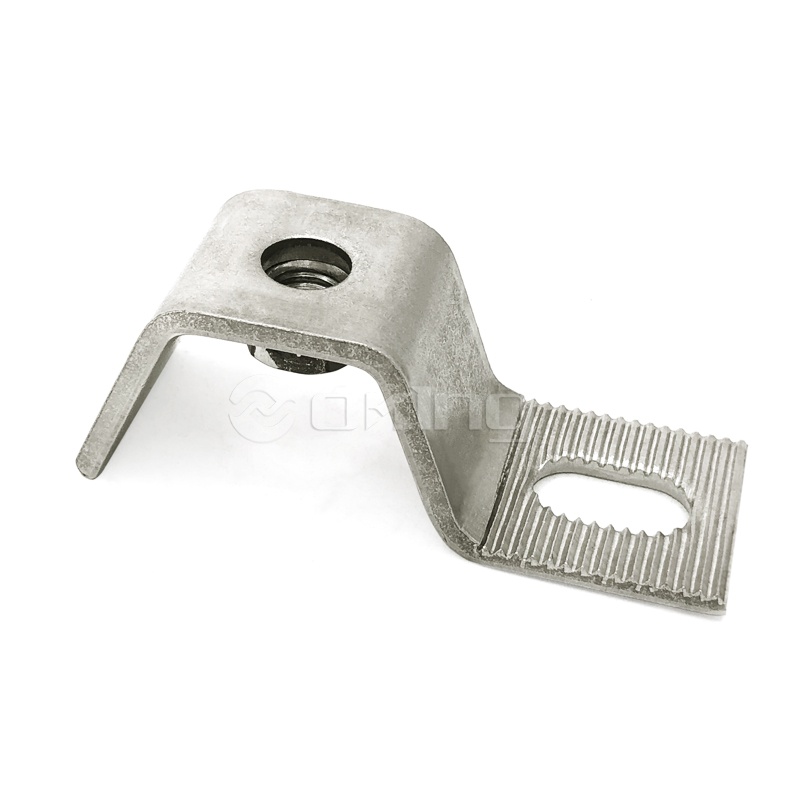

دعامة AZZ03 Z مع صامولة مثبتة لنظام تثبيت الحجر

● التفاصيل الفنية

رمز المنتج	الإسقاط	دقيقة. الإسقاط	ماكس. الإسقاط	ميت تحميل	التشكيل الحجم	الرياح- الضغط	الرياح- شفط	التوسع حجم الترباس	دبوس القطر	الصفة. ذراع الحجم المتري	الصفة. ذراع سمك مسطح	الصفة. ذراع الطول
رمز المنتج	ك (مم)	ك - (مم)	ك (مم)	فدو (ن)	واو (مم)	فوب (ن)	مهاجم (ن)	إب (مم)	ف (مم)	م (مم)	تي (مم)	EAL (مم)
AZZ03-452	45	40	60	200	10	312	219	M8x80	5	م10	3.5	60
AZZ03-552	55	50	70		20							60
AZZ03-752	75	60	90		40							70
AZZ03-952	95	80	110		60							70
AZZ03-553	55	45	70	300	20	468	328	M8x80	5	م10	3.5	60
AZZ03-753	75	60	90		40							60
AZZ03-953	85	70	100		60							60
AZZ03-1153	95	80	110		80							60
AZZ03-554	55	45	70	400	10	624	437	M8x80	5	م12	4.5	70
AZ0Z3-754	75	60	90		20							80
AZZ03- 954	95	80	110		40							80
AZZ03-1154	115	100	130		60							80
AZZ03-755	75	60	90	500	20	780	546	M8x80	5	م12	4.5	80
AZZ03-955	95	80	110		40							80
AZZ03-1155	115	100	130		60							80
AZZ03-1355	135	120	150		80							80

زاوية من الفولاذ المقاوم للصدأ 201 304 316 لتثبيت الكسوة الرخامية
التوقعات بين 45 و 135 ملم
الأحمال تصل إلى 800N

مناسب للمفاصل الأفقية والرأسية

سمك الحجر 20-50 ملم

يتم تثبيتها على الجدران الحاملة بمسامير التمدد وعلى القنوات بواسطة براغي التثبيت
المواد: 1.4571/1.4404/1.4401 (A4/AISI 316) أو 1.4301 (A2/AISI 304)

● وصف رمز المنتج
AZZ03 - 45 2 A
AZZ03: اكتب

45: الإسقاط (مم)

2: الحمولة الميتة (x10 كجم)

ج: الشكل

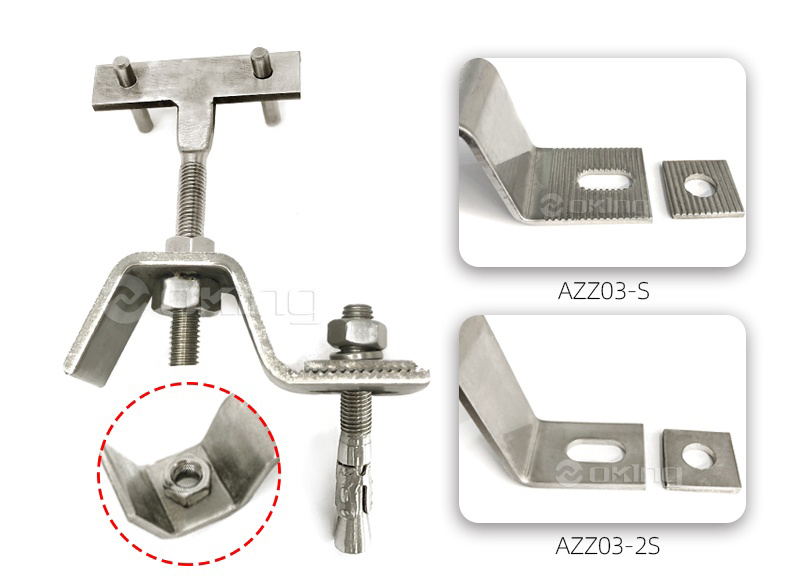

AZZ03-S
اكتب with riveted nut. Serrated with serrated washer.
AZZ03-2S

اكتب with riveted nut. Without serrationwith plain washer.

● التثبيت

التثبيت عند المفاصل الأفقية التركيب عند المفاصل الرأسية

●التطبيق

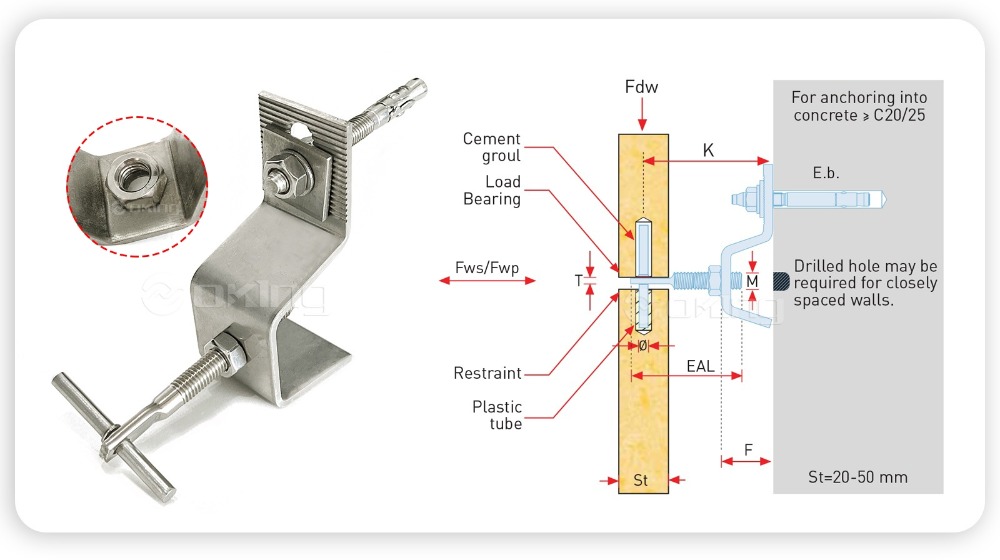

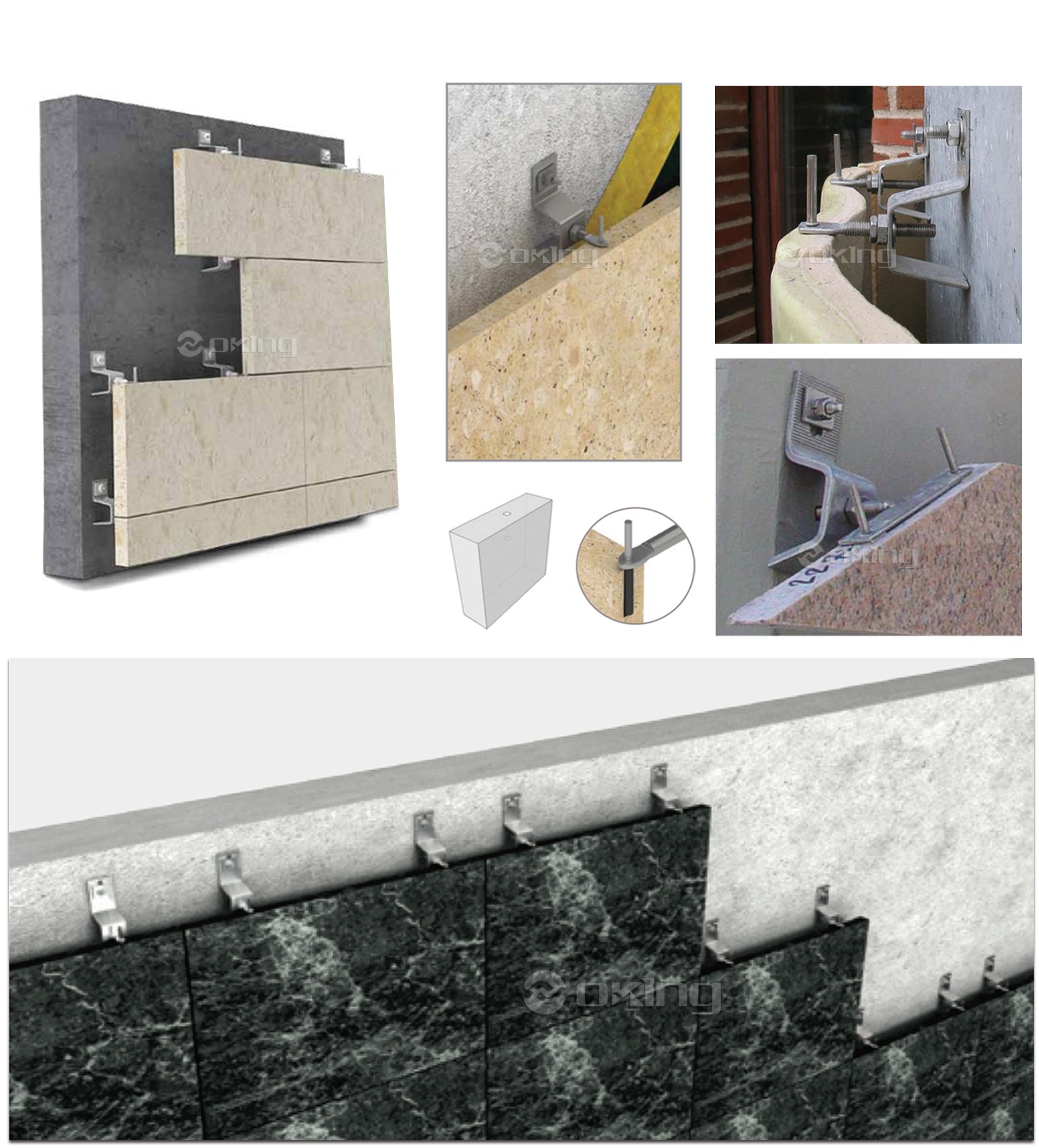

أمثلة تطبيقية لمثبتات البراغي يتم تثبيت المراسي على الجدران الحاملة باستخدام مسامير التمدد.

لتثبيت المراسي على الجدران المعزولة، يجب قطع العزل أولا. بعد التثبيت، يجب إدخال قطعة العزل المقطوعة مرة أخرى، ويجب إغلاق أجزاء العزل لتقليل التجسير البارد.

أجهزة الكسوة الحجرية

AZZ03 دعامة تثبيت Z للكسوة الحجرية مع صامولة مثبتة

تصميم صامولة مثبتة بشكل متكامل | هندسة الملف Z | دعم الحجر الثقيل

✦

AZZ03 Z قوس

مع صامولة مثبتة · تم تجميعها مسبقًا

◈

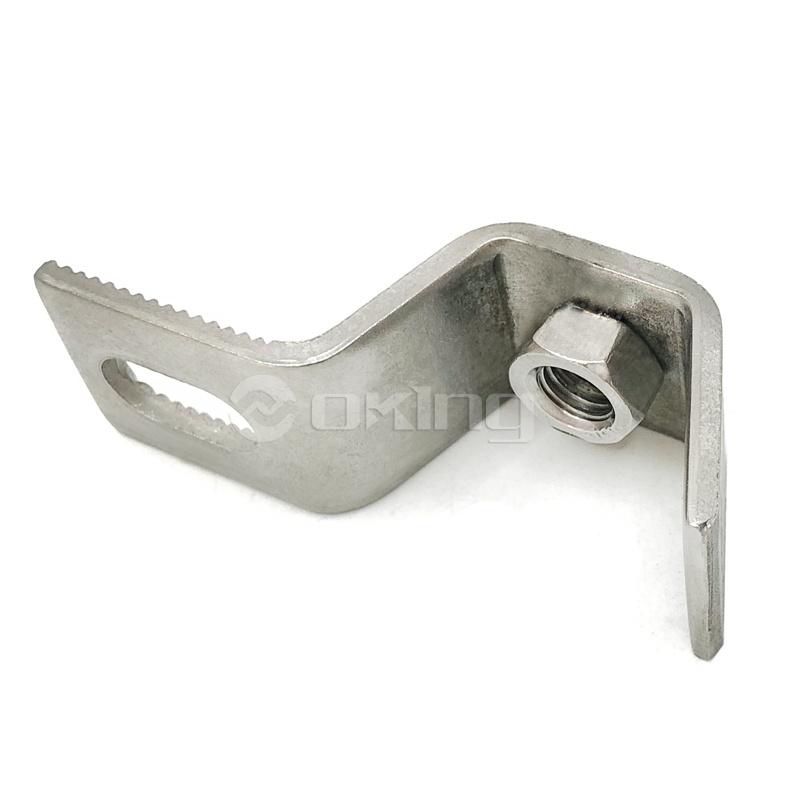

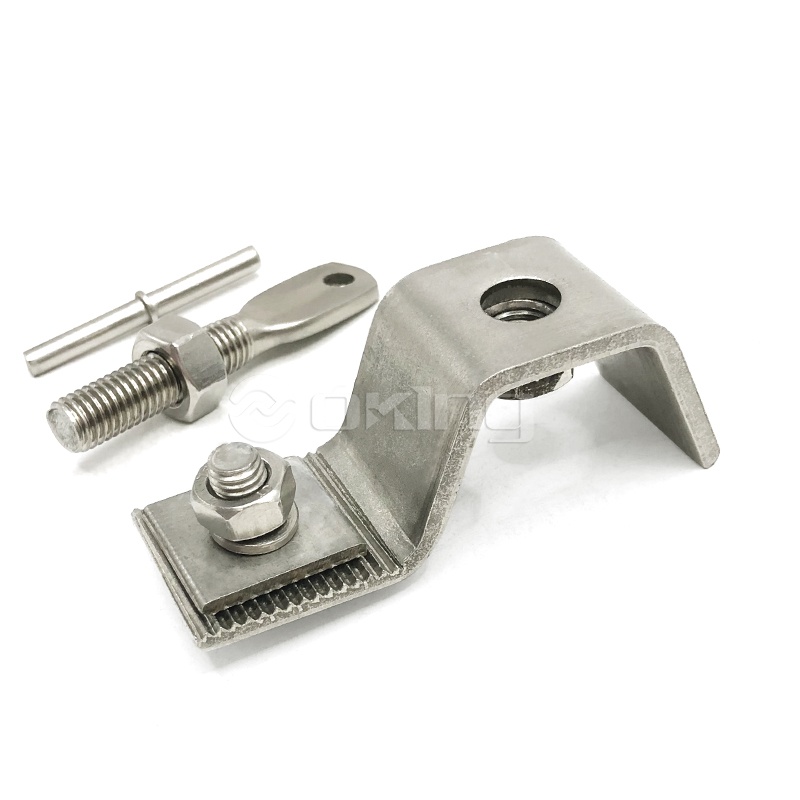

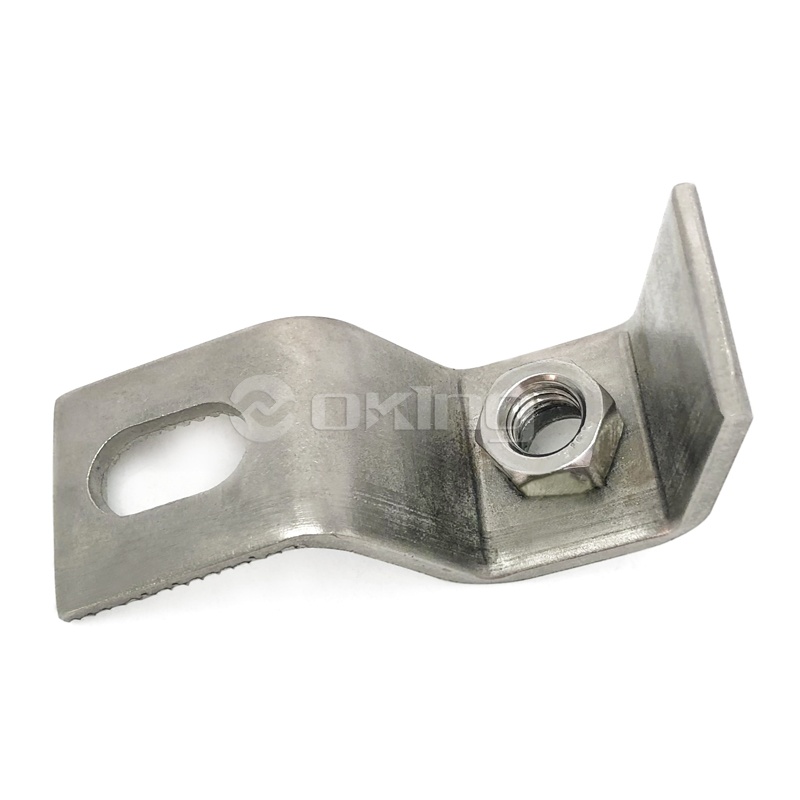

إن دعامة Z لتثبيت الكسوة الحجرية AZZ03 مع صامولة مثبتة هي مكون دعم تم تجميعه مسبقًا ومصمم خصيصًا لأنظمة الكسوة الحجرية الثقيلة. توفر هندسة الشكل Z إمكانية تركيب أوفست، مما يسمح بوضع الألواح الحجرية على مسافة يمكن التحكم فيها من ركيزة المبنى. يتم تركيب الصامولة المثبتة في المصنع على الدعامة، مما يلغي الحاجة إلى وضع صامولة منفصلة أثناء التثبيت وتقليل وقت التجميع في الموقع. توفر الصامولة المثبتة ببرشام اتصالاً ملولبًا لمسامير تثبيت اللوحة، مما يضمن تطبيق عزم دوران ثابت ويمنع دوران الصامولة أثناء الشد. تم تصنيع الدعامة من الفولاذ المقاوم للصدأ AISI 304 أو 316L، وتوفر مقاومة كاملة للتآكل لكل من التطبيقات الداخلية والخارجية. يشتمل الشكل Z على شبكة تقوية تقاوم قوى الانحناء والالتواء الناتجة عن أحمال الرياح وأحمال اللوحة الميتة. يتوفر الدعامة بأطوال أرجل مختلفة وسمك مادي لاستيعاب متطلبات المشروع المحددة.

المزايا الأساسية

صامولة مثبتة مدمجة الجوز المثبت في المصنع يمنع وضع الجوز المنفصل أثناء التثبيت. يقلل من وقت التجميع في الموقع ويضمن تطبيقًا ثابتًا لعزم الدوران.

أمن الخيط الأسير الجوز المبرشم يمنع الدوران أثناء تشديد الترباس. يحافظ على حمل المشبك تحت الاهتزاز والتدوير الحراري دون ارتخاء.

قدرة الحجر الثقيل يدعم الشكل Z المقوى الألواح الحجرية حتى 18 كيلو نيوتن لكل قوس. تصميم خالٍ من التقوية يسمح بمظهر مضغوط مع الحفاظ على القوة.

تم تجميعها مسبقًا delivery يتم توفير القوس والجوز كوحدة واحدة. يقلل من التعامل مع المكونات ويزيل خطر فقدان أدوات التثبيت في الموقع.

خصائص المنتج

◈ نوع الملف الشخصي ملف تعريف Z مع شبكة معززة

◈ حجم الجوز المثبت M6 · M8 · M10 · M12 (تتوفر أحجام مخصصة)

◈ سمك المادة 3.0 · 4.0 · 5.0 · 6.0 · 8.0 ملم

◈ طول الساق 80 · 100 · 120 · 150 · 200 ملم (متساوي أو غير متساوي)

◈ الصف غير القابل للصدأ إيسي 304 · إيسي 316 إل

◈ الانتهاء من السطح الساتان · مصقول · حبة انتقد · مخلل

مرجع سعة التحميل

صامولة M8 مثبتة (قوس 4 مم)

8.5 كيلو نيوتن

صامولة مثبتة M10 (قوس 5 مم)

14.0 كيلو نيوتن

صامولة مثبتة M12 (قوس 6 مم)

18.5 كيلو نيوتن

صامولة M10 (316 لتر، 5 مم)

15.5 كيلو نيوتن

سيناريوهات التطبيق

واجهات المباني الشاهقة بألواح تكسية من الرخام أو الجرانيت أو الحجر الجيري

أنظمة شاشة المطر ذات التهوية التي تتطلب تركيب أوفست لتجويف العزل

المباني التجارية والمؤسسية ذات القشرة الحجرية الطبيعية

مشاريع التجديد حيث يتم استبدال الكسوة الحجرية الموجودة أو تحديثها

تتطلب الهندسة المعمارية الساحلية حماية من التآكل من الفولاذ المقاوم للصدأ 316L

◊

تطبيق الكسوة الحجر

رخام · جرانيت · حجر جيري

ملاحظات التثبيت والهندسة

عزم دوران الجوز المبرشم الحد الأقصى لعزم الدوران للجوز المبرشم: M8 18 نيوتن متر، M10 35 نيوتن متر، M12 55 نيوتن متر. لا تتجاوز عزم الدوران المحدد لتجنب دوران الجوز أو تجريد الخيط.

واجهة الركيزة يتم تثبيت الحامل على الركيزة الخرسانية أو الفولاذية باستخدام مثبتات التمدد أو البراغي. الحد الأدنى من قوة الركيزة C20/25 للتطبيقات الخرسانية.

مرفق اللوحة لوحة حجرية مثبتة من خلال الجوز المثبت باستخدام مسامير من الفولاذ المقاوم للصدأ. ضع مركبًا مضادًا للاستيلاء على الخيوط لمنع الانتفاخ على خيوط الفولاذ المقاوم للصدأ.

الإقامة الحرارية توفر الفتحات المشقوقة في ساق الدعامة حركة بمقدار ±6 مم في كل اتجاه. بالنسبة للألواح التي يزيد طولها عن 1800 ملم، يلزم توفير وصلات حركة إضافية.

الأسئلة المتداولة

▸ ما هي ميزة الجوز المثبت على الجوز القياسي والغسالة؟

يتم تثبيت الجوز المثبت بشكل دائم على الدعامة، مما يلغي الحاجة إلى وضع صامولة منفصلة أثناء التثبيت. وهذا يمنع الصمولة من الدوران أو السقوط أثناء ربط المسمار، مما يضمن تطبيق عزم الدوران بشكل ثابت. يوفر الاتصال المُثبت أيضًا نقطة ربط أكثر أمانًا تقاوم الارتخاء الناتج عن الاهتزاز بمرور الوقت. بالنسبة لأنظمة الكسوة الحجرية، يُترجم ذلك إلى تحسين أمان الألواح على المدى الطويل وتقليل متطلبات الصيانة.

▸ كيف يتم تثبيت الجوز المثبت على الحامل؟

يتم تثبيت الجوز المُثبت في المصنع باستخدام عملية التثبيت الهيدروليكي. يتم إدخال جسم الصمولة من خلال ثقب مثقوب بدقة في الدعامة ويتم تشويهه تحت ضغط متحكم فيه لإنشاء قفل ميكانيكي دائم. يتم تنفيذ هذه العملية في منشأة الإنتاج التابعة لشركة Jiangsu Aozheng Metal Products Co., Ltd.، مما يضمن الجودة والتوافق المتسقين. لا يلزم التثبيت في الموقع.

▸ ما هي أوزان الألواح الحجرية التي يمكن أن يدعمها AZZ03؟

يدعم AZZ03 الألواح الحجرية التي تصل إلى 18 كيلو نيوتن لكل دعامة اعتمادًا على حجم الصمولة المثبتة وسمك المادة. بالنسبة للوحة الجرانيت النموذجية مقاس 1200 × 600 × 30 مم والتي تزن حوالي 60 كجم، توفر أربعة أقواس M10 عامل أمان يتجاوز 5.0. توفر شركة Jiangsu Aozheng Metal Products Co., Ltd. الحسابات الهيكلية وشهادات التحميل لكل مواصفات المشروع. قامت الشركة بتوريد أقواس AZZ03 لمشاريع الواجهات الحجرية في جميع أنحاء الولايات المتحدة وألمانيا وأستراليا وكندا والشرق الأوسط.

▸ هل يمكن استخدام الدعامة مع اتجاهات الألواح الحجرية الرأسية والأفقية؟

نعم. يوفر ملف Z-profile الدعم في كلا الاتجاهين. بالنسبة للألواح العمودية، يتم تثبيت الدعامة مباشرة على الركيزة. بالنسبة لتشغيل اللوحة الأفقية، يمكن تدوير الدعامة بمقدار 90 درجة أو استخدامها مع زوايا دعم إضافية. يمكن تخصيص موضع الجوز المثبت ليناسب مواقع ثقب اللوحة المختلفة. تقدم شركة Jiangsu Aozheng Metal Products Co., Ltd. الدعم الهندسي لتحسين تكوين الحامل لتخطيطات اللوحات المحددة.
